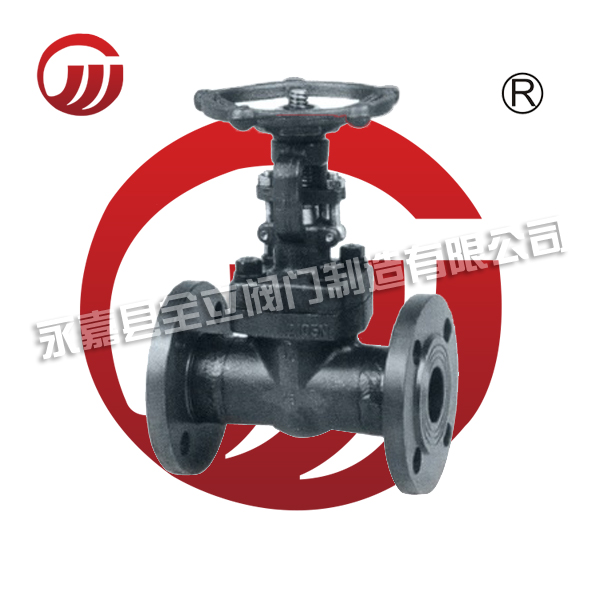

鍛鋼A105直通法蘭閘閥 Z41H
鍛鋼法蘭閘閥屬于一種鍛件閘閥，閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關
, 不能作調節和節流。按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 ,
以保證密封面的密封性。
一.總述：
鍛鋼法蘭閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異 , 通常為 50°，介質溫度不高時為 52°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性， 彌補密封面角度在加工過程中產生的偏差， 這種閘板叫做彈性閘板。
二.分類：
閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為：單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
三.工作原理：
閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥（亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回 1/2－1圈 , 作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。有的閘閥，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
閥體 | WCB | WC1 | WC6 | WC9 | ZGCr5Mo | CF8 | CF8M ZGCr18Ni9Ti | CF3 | CF3M | |||
閥蓋 | WCB | 12Cr1MoV WC1 | 12Cr1MoV WC6 | 12Cr1MoV WC9 | 12Cr1MoV ZGCr5Mo | 304 CF8 | 316 CF8M | CF3 | CF3M | |||
支架 | WCB | WCB | WCB | WCB | WCB | CF8 | CF8M | CF3 | CF3M | |||
閘板 | WCB | WC1 | WC6 | WC9 | ZGCr5Mo | CF8 | CF8M | CF3 | CF3M | |||
閥桿 | 2Cr13 | 25Cr2MoV | ||||||||||
閥座 | 25 | 304 | 304 | 304 | 304 | 304 | 304 | 304 | 304 | |||
密封環 | 包覆墊、增強柔性石墨 | |||||||||||
填料 | 增強柔性石墨 | |||||||||||
閥桿螺母 | ZCuA110Fe3 | |||||||||||
法蘭標準符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。
檢驗與測試按API598，標志按MSS-Sp-25。
采用以下結構
全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋
鍛鋼法蘭端閘閥
150Lb-600Lb標準材質明細表
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 閘板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圓柱銷 | A276 420 | A276 304 | ||
9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料壓板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 閥桿螺母 | A276 420 | |||
14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 銘牌 | SS | |||
16 | 手輪 | A197 | |||
17 | 潤滑墊片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm)和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L(RF) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 145 | 152 | 165 | 178 | 190 | 216 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H（開） | 150,300Lb | 158 | 169 | 197 | 236 | 246 | 283 | |
600Lb | 169 | 197 | 236 | 246 | 283 | 320 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150 | RTJ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
300 | RTJ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
600 | RTJ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 18.3 | |
BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
鍛鋼法蘭端閘閥 900Lb-1500Lb標準材質明細表
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 閘板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 圓柱銷 | A276 420 | A276 304 | ||
9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料壓板 | A105 | A182 F304 | ||
12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
13 | 閥桿螺母 | A276 420 | |||
14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 銘牌 | SS | |||
16 | 手輪 | A197 | |||
17 | 潤滑墊片 | A273 431 | |||
18 | 填料 | 柔性石墨 | PTFE | ||
適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸（mm)和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L(RTJ) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
L1(BW) | 900-1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H（開） | 197 | 197 | 236 | 246 | 283 | 330 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | RTJ | 7.2 | 11.5 | 15.6 | 16.2 | 22.6 | 32.8 |
BW | 5.2 | 9.3 | 12.4 | 13.8 | 18.9 | 27.5 | |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【m.xlb89.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
