『YZ11X不銹鋼支管減壓閥』專業生產廠家，由本廠自主研發生產的【支管減壓閥】質量可靠、價格合理、售后服務完善。『YZ11X不銹鋼支管減壓閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【減壓閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|

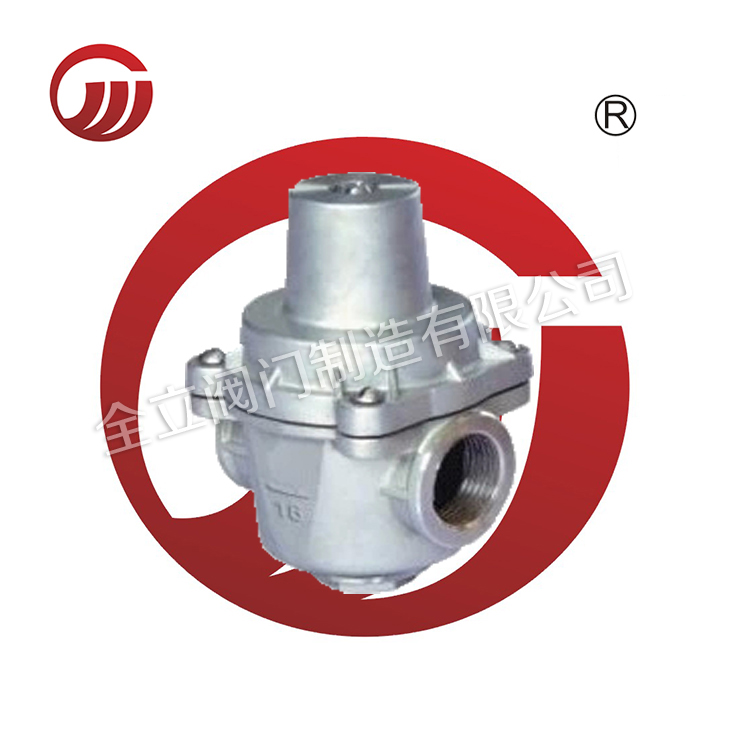

產品名稱 | YZ11X不銹鋼支管減壓閥 |
產品型號 | YZ11X |
公稱通徑 | DN15-50mm |
壓力范圍 | 1.6MPa-2.5MPa |
閥體材質 | 黃銅、不銹鋼 |
產品概述：
YZ11X不銹鋼支管減壓閥用途：本廠生產的支管減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。支管減壓閥特點：采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。極佳的水力特性，壓力損失小，減壓比可達成10：1以上。可滿足多種減壓要求，特別適用于支管減壓系統。
工作原理(圖)：
出口壓力作用在隔膜底面和閥瓣底面，當它超過彈簧設定值時，壓縮彈簧，使閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。
安裝示意圖：
流量曲線圖：
主要技術參數：
類型 | 型號 | 公稱壓力PN（MPa） | 公稱通徑DN（MPa） | 連接形式 | 閥體材料 | 出口壓力（MPa） | 工作℃ |
YZ11X-16T（黃銅） | 1.6；2.5 | 15~50mm | 內螺紋 | 黃銅 | 0.05~0.6（可調） | 80 | |
YZ11X-16P（不銹鋼） | 不銹鋼 |
主要外形圖及連接尺寸：
公稱通徑DN（MPa） | 尺寸（MM） | 重量（Kg） | ||||
MM | in | A | B | C | φG | |
15 | 1/2 | 31 | 60 | 76.5 | 59 | 1.2 |
20 | 3/4 | 31 | 75 | 76.5 | 73 | 1.2 |
25 | 1 | 36 | 88 | 85 | 81 | 1.4 |
32 | 11/4 | 42 | 93 | 98 | 81 | 1.5 |
40 | 11/2 | 45 | 98 | 102 | 85 | 2 |
50 | 2 | 54 | 130 | 117 | 98 | 2.65 |
YZ11X支管減壓閥可能的故障原因：
①、霜凍損壞，在寒冷地區應注意保溫。
②、水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
③、彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
④、旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝亮度通管為宜。
聲明：本文中所有文字、數據、圖片考慮到生產工況條件不同，難免會產生偏差、不恰當或是有不充分的描述，故均適用于參考，如果您對本文中所提供的YZ11X不銹鋼支管減壓閥產品內容有任何疑問，請您聯系我們，我們將竭誠為您服務！ |
