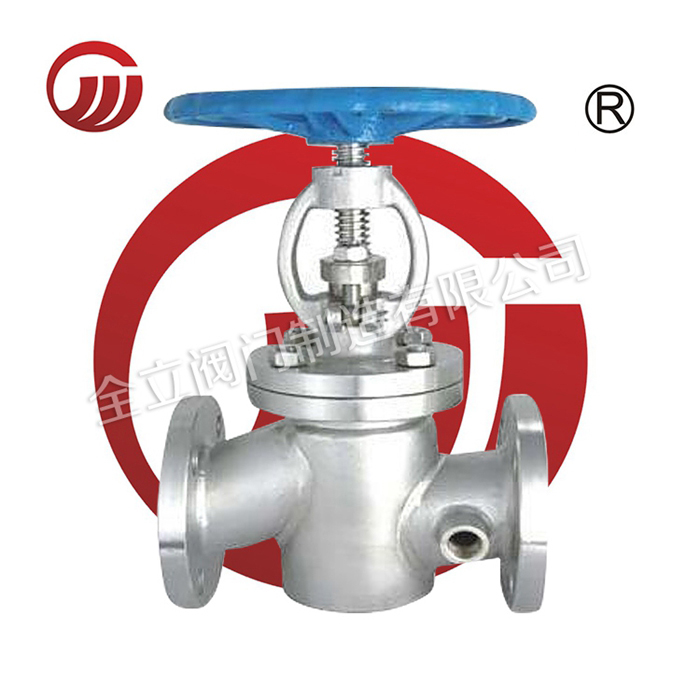

不銹鋼保溫截止閥 BJ41W

發布日期：[2017-03-14] 點擊數：不銹鋼保溫截止閥 BJ41W

直通保溫截止閥簡述
直通保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質，直通保溫截止閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。

直通保溫截止閥產品特點

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間摩擦力小，壽命較長。

直通保溫截止閥產品結構圖

產品性能規范

型號	公稱壓力PN(MPa)	試驗壓力		適用溫度	適用介質	保溫套壓力(MPa)
型號	公稱壓力PN(MPa)	殼體	密封	適用溫度	適用介質	保溫套壓力(MPa)
BJ41W-16P、R、C	1.6	2.4	1.8	≤350	硝酸類	≤1.0
BJ41W-25P、R、C	2.5	3.8	2.8	≤350	硝酸類	≤1.0

I型主要外形尺寸和連接尺寸(II型法蘭大一級)

型號	公稱通徑DNmm	尺寸
型號	公稱通徑DNmm	L	D	D1	D2	B-f	Z-Φd	H	Do	2-G
W PBJ41 -16R H C	15	130	95	65	45	16-2	4-14	170	170	3/8
	20	150	105	75	55	16-2	4-14	190	190	3/8
	25	160	115	85	65	16-2	4-14	205	205	3/8
	32	180	135	100	78	18-2	4-18	270	270	1/2
	40	200	145	110	85	18-3	4-18	310	310	1/2
	50	230	160	125	100	18-3	4-18	358	358	1/2
	65	290	180	145	120	18-3	4-18	373	373	1/2
	80	310	195	160	135	20-3	8-18	435	435	1/2
	100	350	215	180	155	20-3	8-18	500	500	1/2
	125	400	245	210	185	22-3	8-18	614	614	1/2
	150	480	280	240	210	24-3	8-23	674	674	1/2
	200	600	335	295	264	26-3	12-23	818	818	1/2
	250	730	405	355	320	30-3	12-25	949	969	1/2

型號	公稱通徑DNmm	尺寸
型號	公稱通徑DNmm	L	D	D1	D2	B-f	Z-Φd	H	Do	2-G
W PBJ41 -25R H C	15	130	95	65	45	16-2	4-14	233	120	3/8
	20	150	105	75	55	16-2	4-14	275	140	3/8
	25	160	115	85	65	16-2	4-14	285	160	3/8
	32	180	135	100	78	18-2	4-18	302	180	1/2
	40	200	145	110	85	18-3	4-18	355	200	1/2
	50	230	160	125	100	20-3	4-18	362	240	1/2
	65	290	180	145	120	22-3	8-18	400	280	1/2
	80	310	195	160	135	22-3	8-18	430	320	1/2
	100	350	230	190	160	24-3	8-18	465	360	1/2
	125	400	270	220	188	28-3	8-23	550	400	1/2
	150	480	300	250	218	30-3	8-25	700	400	1/2
	200	600	360	310	278	34-3	12-25	780	450	1/2
	250	730	425	370	335	36-3	12-30	900	550	1/2

型號	公稱通徑DNmm	尺寸
型號	公稱通徑DNmm	L	D	D1	D2	D6	B-f	Z-Φd	H	2-G
W PBJ41 -40R H C	15	130	95	65	45	40	16-2	4-14	233	3/8
	20	150	105	75	55	51	16-2	4-14	275	3/8
	25	160	115	85	65	58	16-2	4-14	285	3/8
	32	180	135	100	78	66	18-2	4-18	302	1/2
	40	200	145	110	85	76	18-3	4-18	355	1/2
	50	230	160	125	100	88	20-3	4-18	370	1/2
	65	290	180	145	120	110	22-3	8-18	408	1/2
	80	310	195	160	135	121	22-3	8-18	436	1/2
	100	350	230	190	160	150	24-3	8-23	475	1/2
	125	400	270	220	188	176	28-3	8-25	558	1/2
	150	480	300	250	218	204	30-3	8-25	720	1/2
	200	600	375	320	282	260	38-3	12-30	800	1/2

型號	公稱通徑DNmm	尺寸
型號	公稱通徑DNmm	L	D	D1	D2	D6	B-f	Z-Φd	H	2-G
W PBJ41 -64R H C	15	170	105	75	55	55	18-2	4-14	240	3/8
	20	190	125	90	68	68	20-2	4-14	280	3/8
	25	210	135	100	78	78	22-2	4-14	290	3/8
	32	230	150	110	82	82	24-2	4-18	325	1/2
	40	260	165	125	95	95	24-3	4-18	360	1/2
	50	300	175	135	105	105	26-3	4-18	410	1/2
	65	340	200	160	130	130	28-3	8-18	430	1/2
	80	380	210	170	140	140	30-3	8-18	465	1/2
	100	430	250	200	168	168	32-3	8-18	537	1/2
	125	500	295	240	202	202	36-3	8-23	630	1/2
	150	550	340	280	240	240	38-3	8-25	790	1/2
	200	650	405	345	300	300	44-3	12-25	910	1/2

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【m.xlb89.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
